Mô tả dây vá sợi quang
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 triệu hoặc yêu cầu của khách hàng
|
|
|
|
|
|
|
Các từ viết tắt SC, LC, FC và ST dùng để chỉ các loại đầu nối quang phổ biến nhất trong các ứng dụng FTTH và mạng dữ liệu.Đối với thuật ngữ PC / UPC / APC, nó đề cập đến kiểu đánh bóng được áp dụng cho đầu cuối quang học (ferrule) làm cho các xung ánh sáng laser có thể đi qua hai sợi quang.
Sau đó, ví dụ, một bím FTTH điển hình với một đầu nối SC / APC đề cập đến một đầu nối SC với một APC đánh bóng.
Trước khi bắt đầu: Một phương pháp hay là giữ sạch các đầu ống sắt để tối ưu hóa liên kết quang học.Nếu đầu nối bị bẩn, phải sử dụng chất tẩy rửa đầu nối quang để loại bỏ bụi và các vết.
Sơ đồ đầu nối cáp quang loại SC điển hình
Chi tiết về đầu nối quang SC (Đầu nối chỉ số hoặc Đầu nối hình vuông)
* “SC” là viết tắt của ... Suscriptor Connector hoặc Square Connector
* Sơ lược về lịch sử: Được phát triển bởi Nippon Telegraph and Telephone, nó đã trở nên phổ biến nhất vì chi phí sản xuất ngày càng giảm.
* Tính năng: Đẩy và kéo lắp nhanh chóng.Nó nhỏ gọn, cho phép mật độ lớn các đầu nối trên mỗi thiết bị.Nó được sử dụng trong FTTH, điện thoại, CATV, v.v.
* Tính năng quang học: Dùng cho sợi đơn mode và đa mode.Suy hao 0,25 dB.

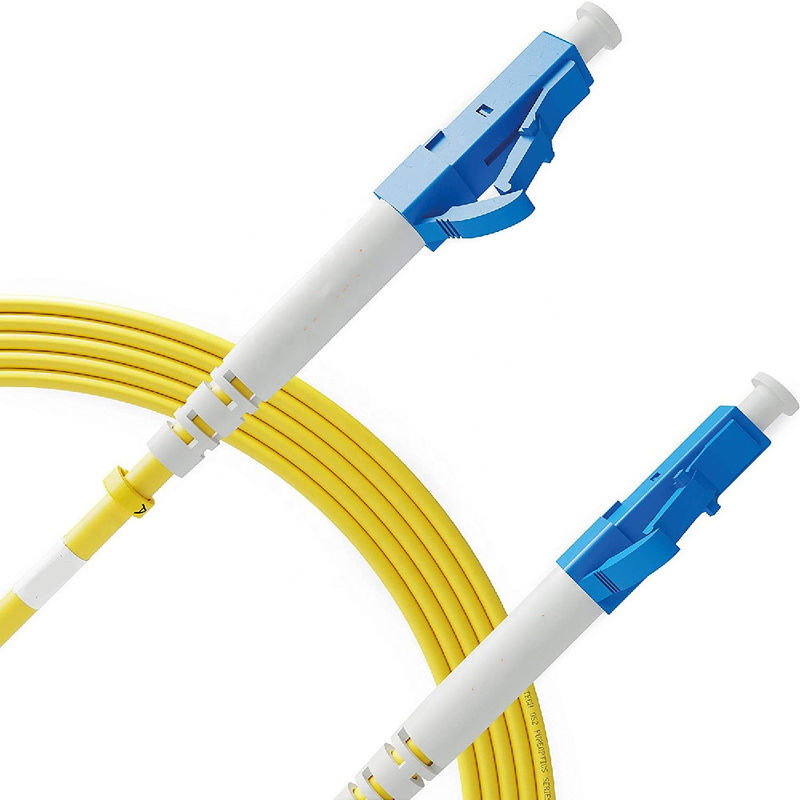

Chi tiết về đầu nối quang LC (Đầu nối Lucent hoặc Đầu nối Nhỏ)
* “LC” là viết tắt của ... Lucent Connector hoặc Little Connector.
* Sơ lược về lịch sử: Được phát triển bởi Lucent Technologies và phát hành vào năm 1997.
* Tính năng: Phù hợp đẩy và kéo (nó nhắc nhở một RJ45).An toàn hơn và nhỏ gọn hơn so với loại SC, cho phép mật độ đầu nối nhiều hơn trong giá đỡ, bảng điều khiển và FTTH.
* Tính năng quang học: Dùng cho sợi monomode và multimode.Suy hao 0,10 dB.
Chi tiết về đầu nối quang FC (Đầu nối Ferrule)
* “FC” là viết tắt của Ferrule Connector.
* Sơ lược về lịch sử: Đây là đầu nối quang học đầu tiên sử dụng chân sắt, được phát triển bởi Nippon Telephone and Telegraph.Việc sử dụng nó ngày càng ít phổ biến hơn so với các đầu nối SC và LC.
* Tính năng: Đầu nối được vặn vít chống rung;do đó nó được sử dụng trong các ứng dụng dưới chuyển động.Nó cũng được sử dụng trong các dụng cụ chính xác (chẳng hạn như OTDR) và nó rất phổ biến trong CATV.
* Tính năng quang học: Đối với sợi đơn mode.Suy hao chèn của nó đạt 0,3 dB.
Đánh bóng ferrule sợi quang: PC, UPC và APC
* PC: Tiếp xúc vật lý.Chân sắt được vát và hoàn thiện trên bề mặt trơn.Điều này giúp tránh không gian trống giữa các măng sông của các đầu nối được ghép nối và đạt được suy hao chèn trong khoảng -30 dB và -40 dB.Việc sử dụng nó ngày càng mất đi.
* UPC: Siêu tiếp xúc vật lý.Chúng tương tự như các đầu nối PC, cho phép giảm tổn thất trở lại với biên độ từ -40 đến -55 dB nhờ vào đường cong sắc nét hơn của góc xiên.Xu hướng hiện nay là sử dụng nó trong các đường chết để cho phép các nhà khai thác thực hiện các kiểm tra mạng, ví dụ bằng cách sử dụng OTDR.
* APC: Tiếp xúc vật lý theo góc.Máng kết thúc ở một bề mặt trơn, có góc 8 độ làm cho nó trở thành đầu nối đạt được liên kết quang học tốt nhất vì nó cắt giảm tổn thất trở lại lên đến -60 dB, do đó cho phép tăng số lượng người dùng trong các sợi đơn mode.Vì lý do này, kết hợp với chi phí sản xuất liên tục giảm, APC đã trở thành loại đánh bóng được sử dụng nhiều nhất.
